智能防竊電壁掛式電能表在預付費場景中的應用

更新時間： 2025-09-25　　點擊次數： 113次

1. 引言

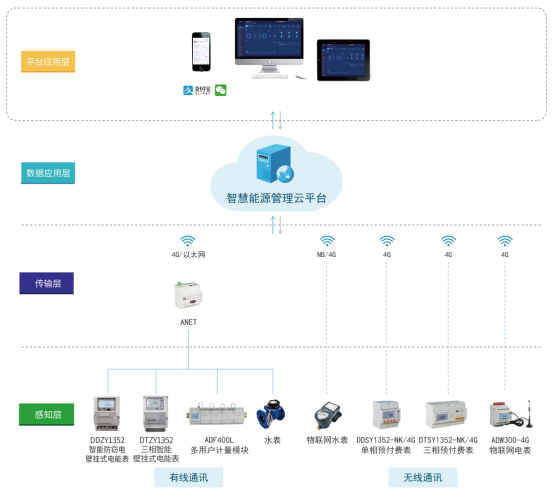

隨著智能電網建設推進，用戶側用電管理面臨竊電隱蔽化、負荷多樣化的挑戰。傳統機械式電表因缺乏實時監測與數據追溯能力，難以滿足預付費場景的精細化需求。安科瑞最新智能防竊電壁掛式電能表具有正反向計量、防竊電、事件記錄、數據凍結等功能，搭配用戶側智慧能源計費平臺，為公寓、商場、住宅小區、辦公寫字樓、工業園區等預付費場景提供了理想的用電管理方案。

1. 結構設計

電能表采用壁掛式的安裝設計，符合標準《Q/GDW 10355—2020單相智能電能表型式規范》及 Q/GDW10827-2020《三相智能電能表技術規范》的要求，通過掛鉤安裝在墻體或配電箱內。

圖1 單相電能表外觀圖圖2三相電能表外觀圖

電能表端子采用螺絲緊固的方式，符合《GB/Z 21192－2007電能表外形和安裝尺寸》要求。電能表內部的電路板采用螺絲緊固方式固定在殼體上，實現整個電能表的安裝固定。

1. 功能設計

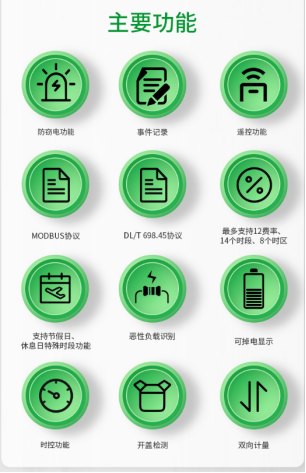

DD(T)ZY1352單（三）相智能防竊電電能表是一種用于低壓網絡的單相電力參數測量和計量的設備。主要具備多費率電能計量功能、人機接口功能、負荷控制功能、防竊電功能和數據記錄功能等，具體如下：

1.1. 計量和測量功能

(1) 計量功能。實現正反向電能的高精度計量，單相電能表有功電能計量精度B級，三相電能表有功電能精度C級。能夠根據有功電能組合特征字實現組合電能。最多支持12費率、14個時段、8個時區，支持節假日、休息日特殊時段功能，最多支持20個節假日；計量最大電流60A，起動電流20mA，轉折電流0.25A；

(2) 為了配合分費率計量，具備實時時鐘，時鐘電池方便更換。同時具有超級電容，能夠在時鐘電池失效的情況下保證時間工作2天；在掉電的情況下進入休眠狀態，以最大限度減少時鐘電池的消耗；

(3) 同時可以測量三相電壓、電流、零線電流、功率、功率因數等參數，方便用戶查看用電情況；

(4) 能夠實現電能等數據凍結保存，支持月凍結、日凍結。

(5) 由于分時段費率計量與時鐘密切相關，所以對于校時操作具有相應的校時記錄事件；

(6) 當計量芯片故障時，具有計量芯片故障標識及計量芯片故障事件記錄。能夠有效減少計量芯片故障造成的用電損失；

(7) 電能只能清零，不能設定。電能清零具有相應的清零事件記錄。清零事件記錄用戶無法清除，保證用電量的安全性。

1.2. 人機接口功能

具有一路RS485通信端口，一路遠紅外通信端口。兩個接口相互獨立；通過通信接口，可以方便實現電能表數據的讀取和控制。配合主站對用電數據的判斷，實現電能表通斷電的控制。

電能表具有段碼液晶顯示功能，可以實時顯示電能表的計量和測量數據。液晶具有背光，通過背光，用戶可以更清晰的觀察顯示內容。具有輪顯和鍵顯功能。輪顯和鍵顯選項內容可以配置。當正常運行時，定期依次顯示輪顯的內容。如果需要查看更多的內容，可以通過按鍵進入鍵顯狀態，在停電的情況下，可以通過按鍵喚醒電能表，進入顯示狀態，方便在斷電的情況下查看用電情況。

1.3. 負荷控制功能

(1) 電能表內置有磁保持繼電器，以實現負荷的通斷電控制。可以根據配置參數，實現負荷的強制控制、時段控制和負荷控制，結合主站系統的計費情況，實現對客戶用電的控制。

(2) 具有繼電器通斷電檢測功能，可以檢測是否控制繼電器通斷電成功。當拉合閘成功或者異常時，具有相應的事件記錄。

(3) 具有過流等事件的記錄功能。

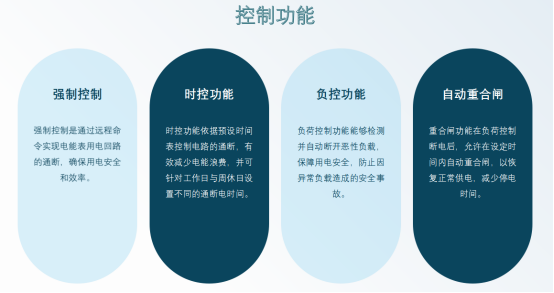

智能用電控制主要包括以下四個方面：

1.1. 防竊電功能

1.零線電流監測與漏電檢測：該電能表具備敏銳的防竊電功能，實時監測零線電流。一旦零線電流出現異常，它會迅速保存事件記錄，有效防范通過火線旁路竊電的行為。與此同時，它還能檢測漏電情況，及時發現潛在的用電安全隱患，為用戶的生命財產安全保駕護航。例如，當有不法分子試圖通過火線旁路竊電時，電能表能立即察覺并記錄，阻止竊電行為的發生。

2.開蓋檢測與封印保護：為防止不法分子對電能表進行開蓋改裝，它配備了開蓋檢測功能。只要檢測到開蓋操作，就會立即存儲開蓋事件。并且，電能表還設有防拆蓋封印，一旦被暴力拆開便無法恢復原樣，從物理層面和技術層面雙重保障，讓竊電行為無處遁形。

3.數據加密，保障數據安全：在必要情況下，電能表支持硬件加密方法對數據信息進行加密。這一功能有效防止非法操作，確保用電數據的安全性和完整性，讓用戶無需擔憂數據被篡改或竊取。
