隨著全球能源危機、用能增加以及新能源技術的增加，新能源發電越來越廣，并逐步形成新型能源與電力市場，但新能源的能量密度普遍偏低，進行大功率發電還需要挑選適合的位置場地，因此屬于間歇式電源。而微電網技術的提出，為高效利用這些新能源電力提供了重要的技術方向。

一、微電網及其結構

       包含微電網組成、微電網的運行模式、組成設備和結構等。

二、微電網定義

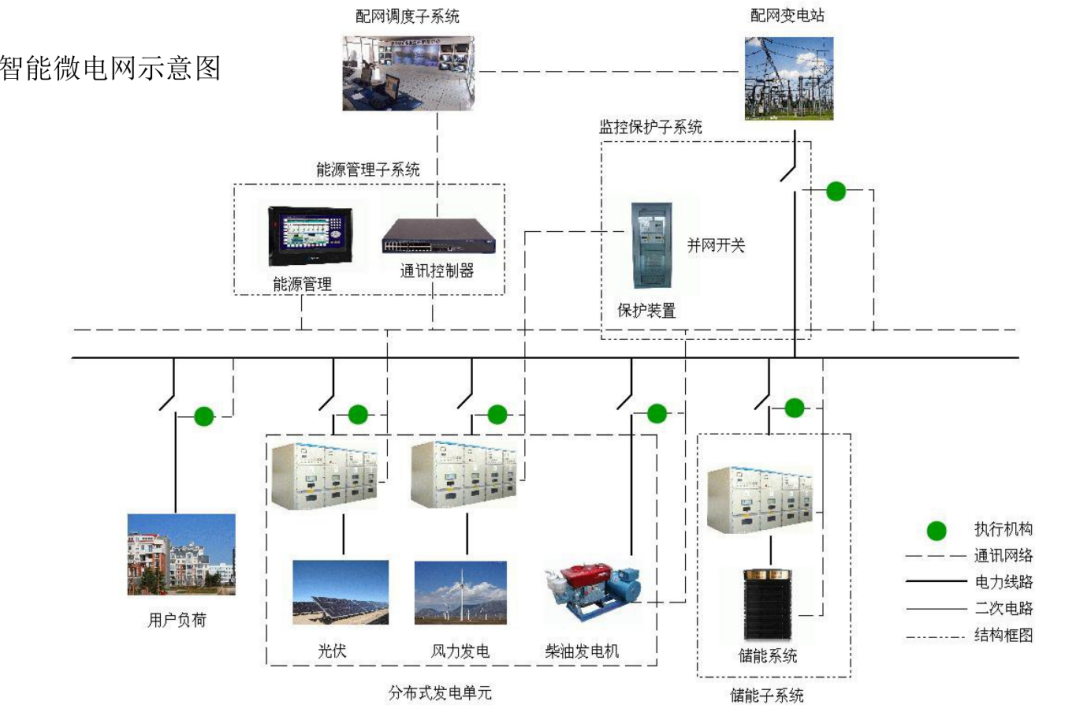

微電網系統：

     分布式電源、儲能裝置、能量轉換裝置、相關負荷和監控、保護裝置匯集而成的小型發配電系統，是一個能夠實現自我控制、保護和管理的自治系統。

分類：

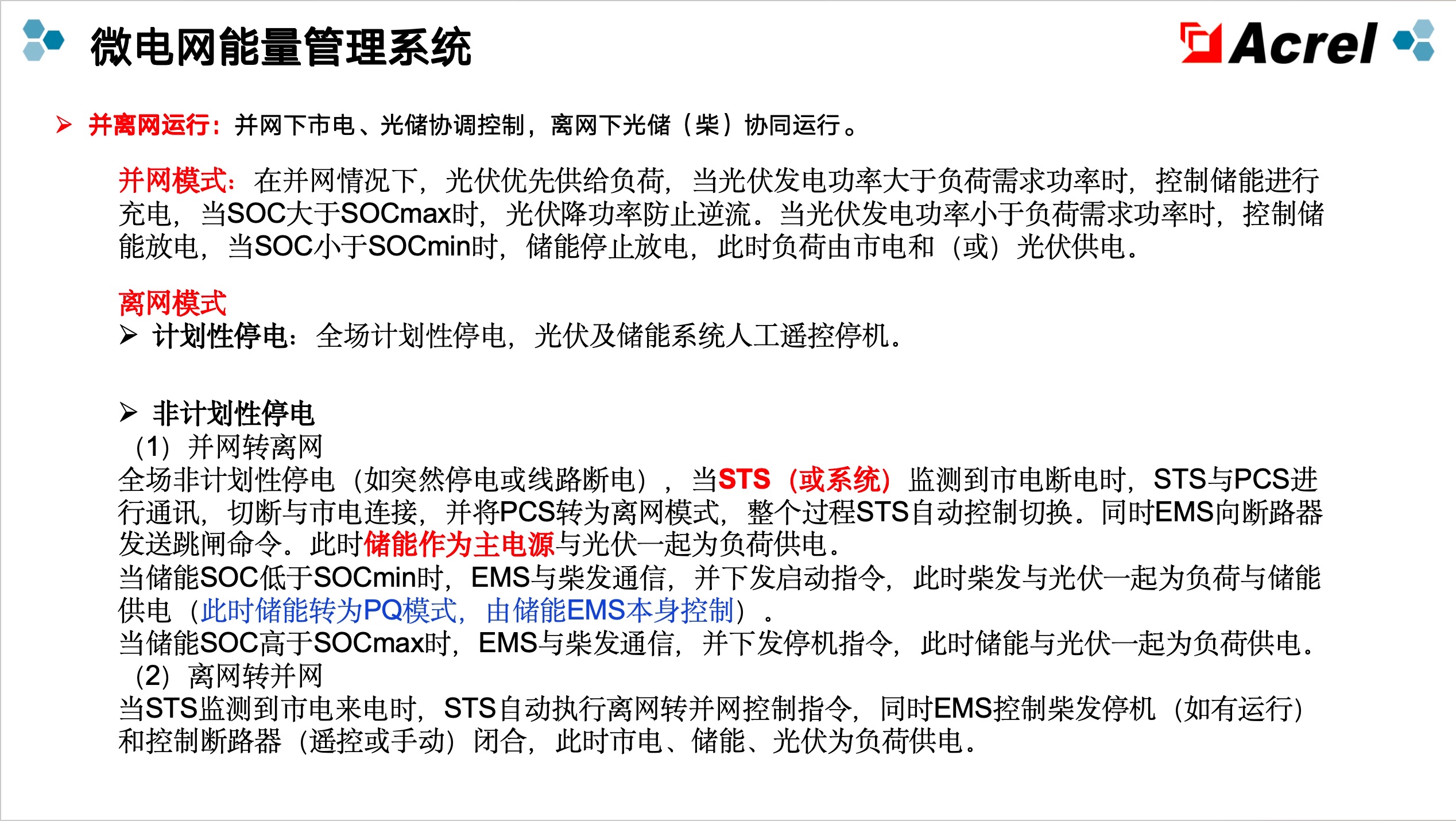

并網型：既可以與外部電網連接運行，也支持離網獨立運行，以并網為主。

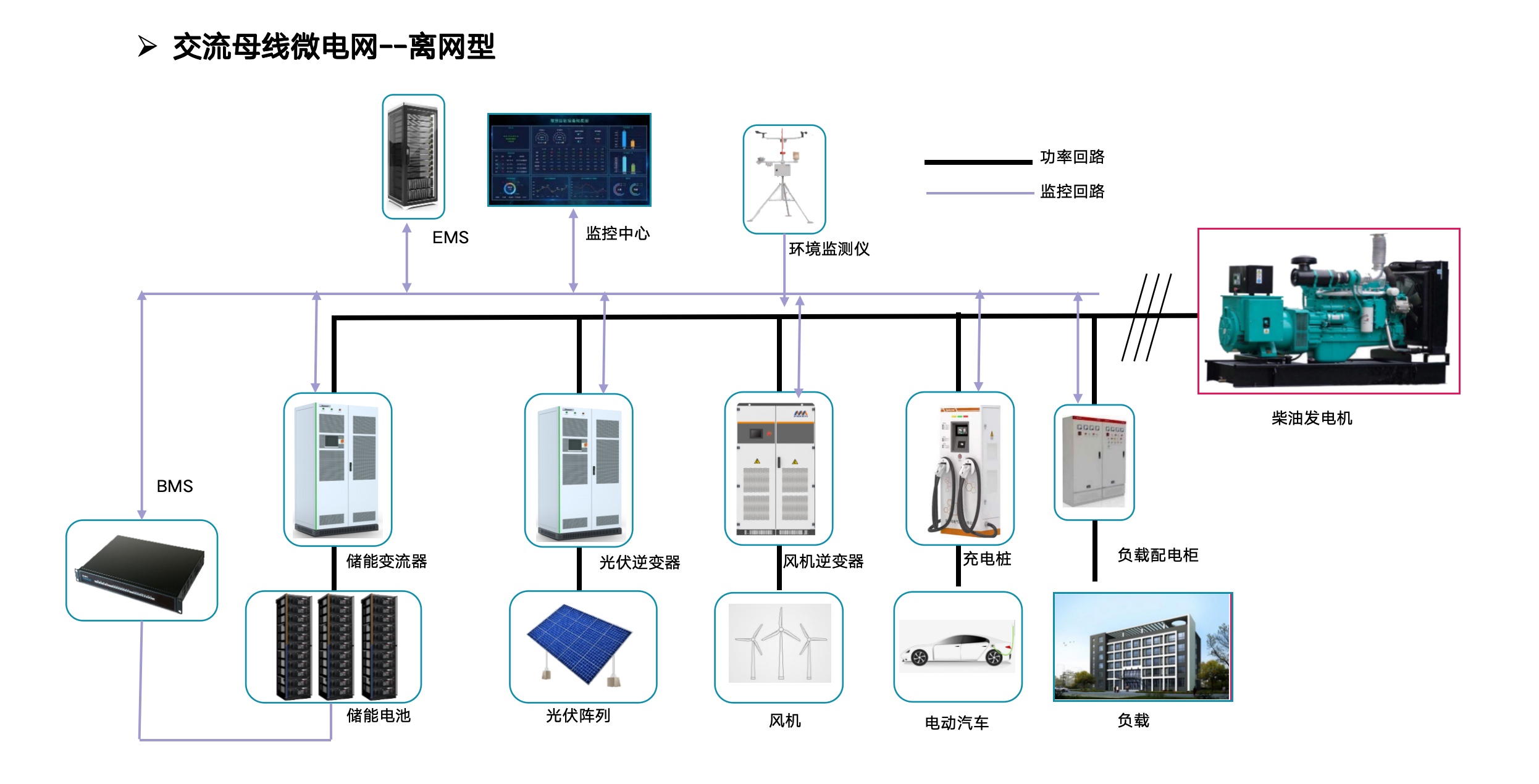

離網型：不與外部電網聯網，實現電能自發自用，功率平衡微電網。

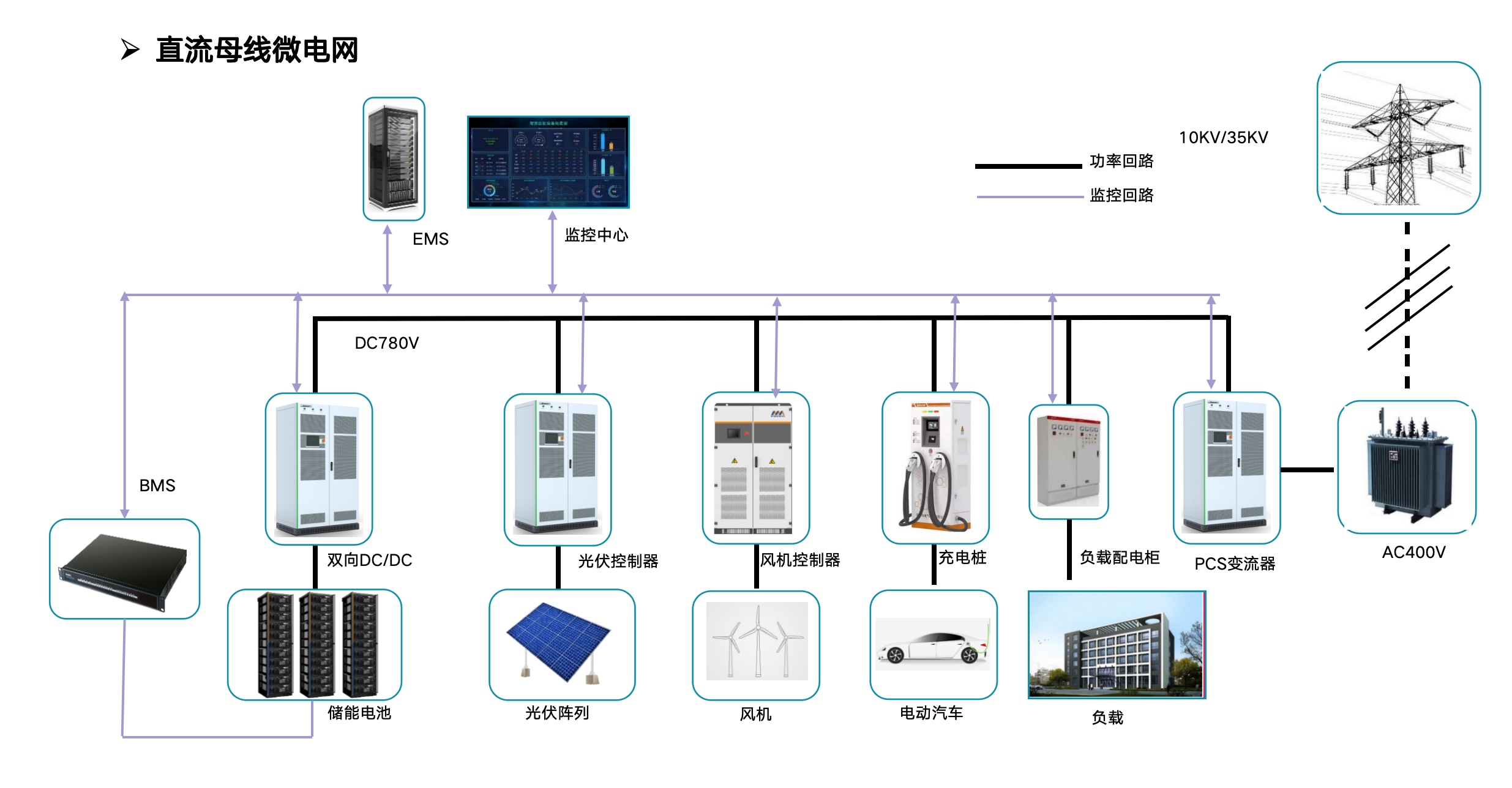

三、微電網的系統結構

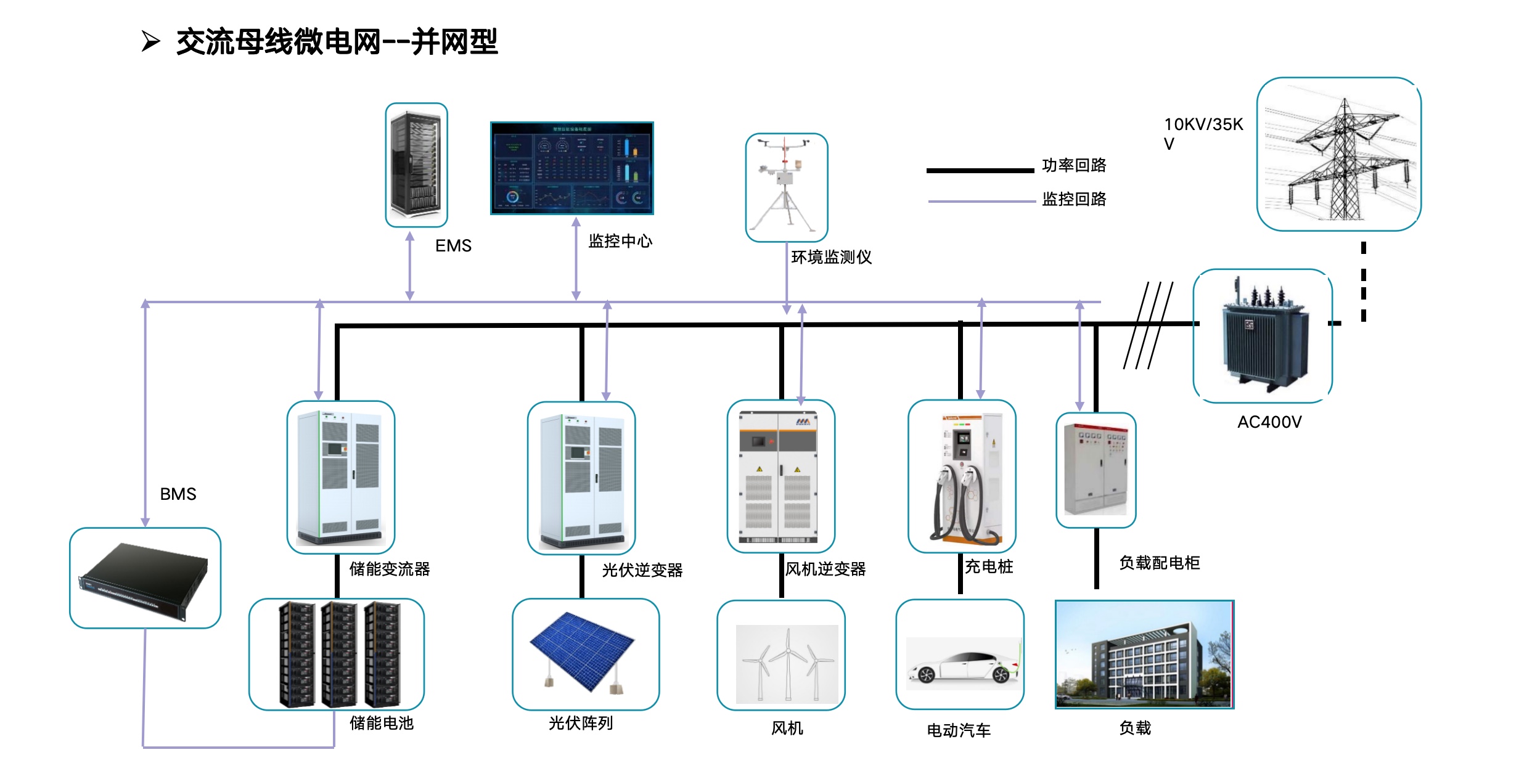

交流母線微電網--并網型

四、微電網能量管理系統

微電網能量管理系統 是一套具有發電優化調度、負荷管理、實時監測并自動實現微電網同步等功能的能量管理系統。

微電網能量管理系統

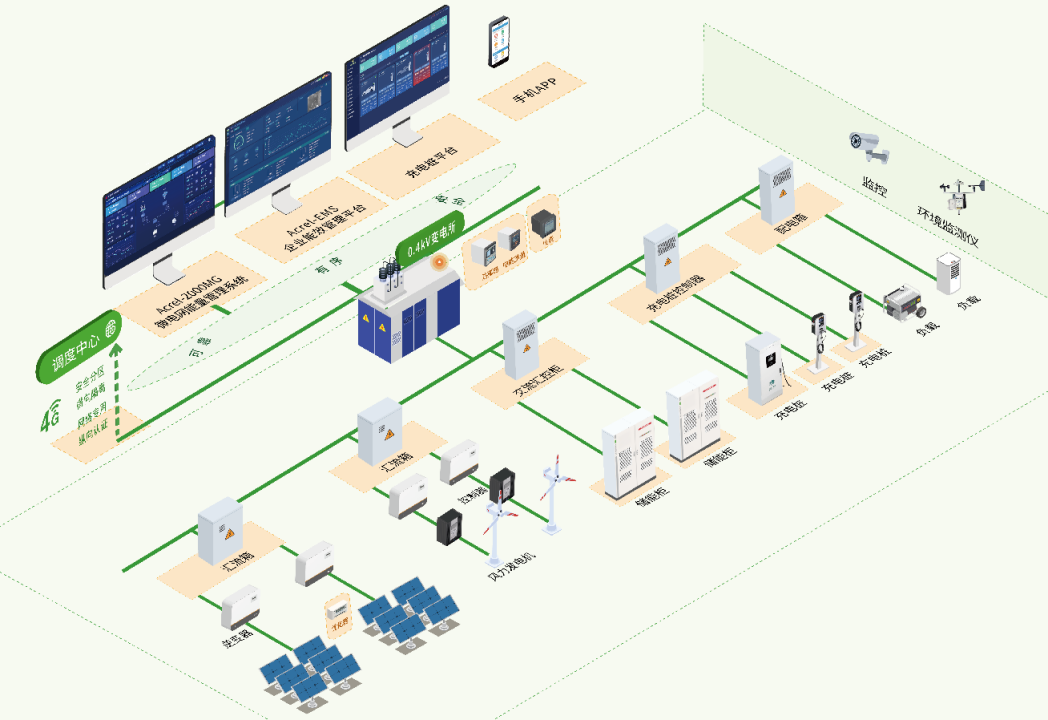

Acrel-2000MG微電網能量管理系統能夠對微電網的源、網、荷、儲能系統、充電負荷進行實時監控、診斷告警、全景分析、有序管理和高級控制，滿足微電網運行監視全面化、安全分析智能化、調整控制前瞻化、全景分析動態化的需求，完成不同目標下光儲充資源之間的靈活互動與經濟優化運行，實現能源效益、經濟效益和環境效益大化。

主要功能：

實時監測；

能耗分析；

智能預測；

協調控制；

經濟調度；

需求響應。

系統特點：

平滑功率輸出，提升綠電使用率；

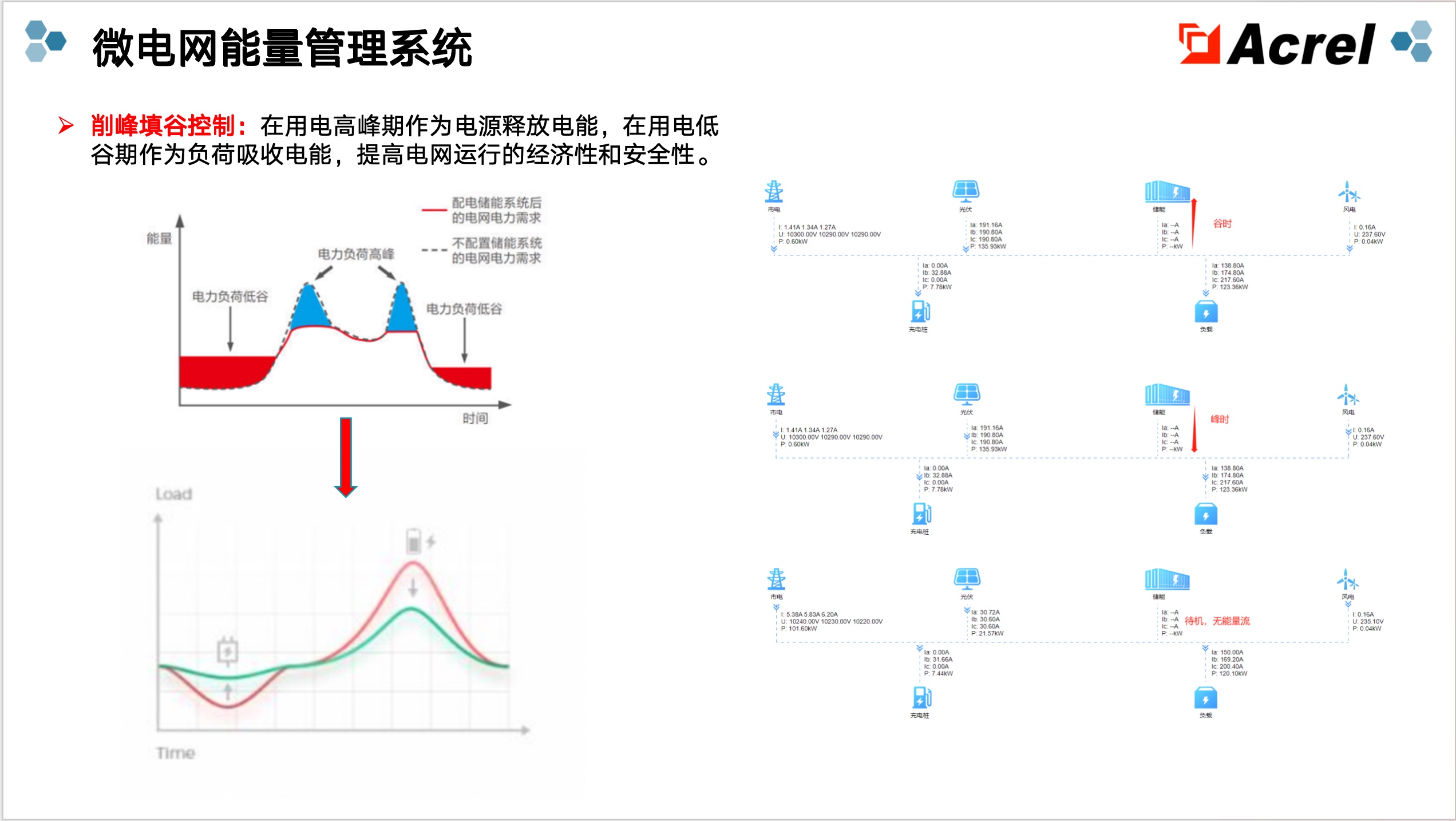

削峰填谷、谷電利用，提高經濟性；

降低充電設備對局部電網的沖擊；

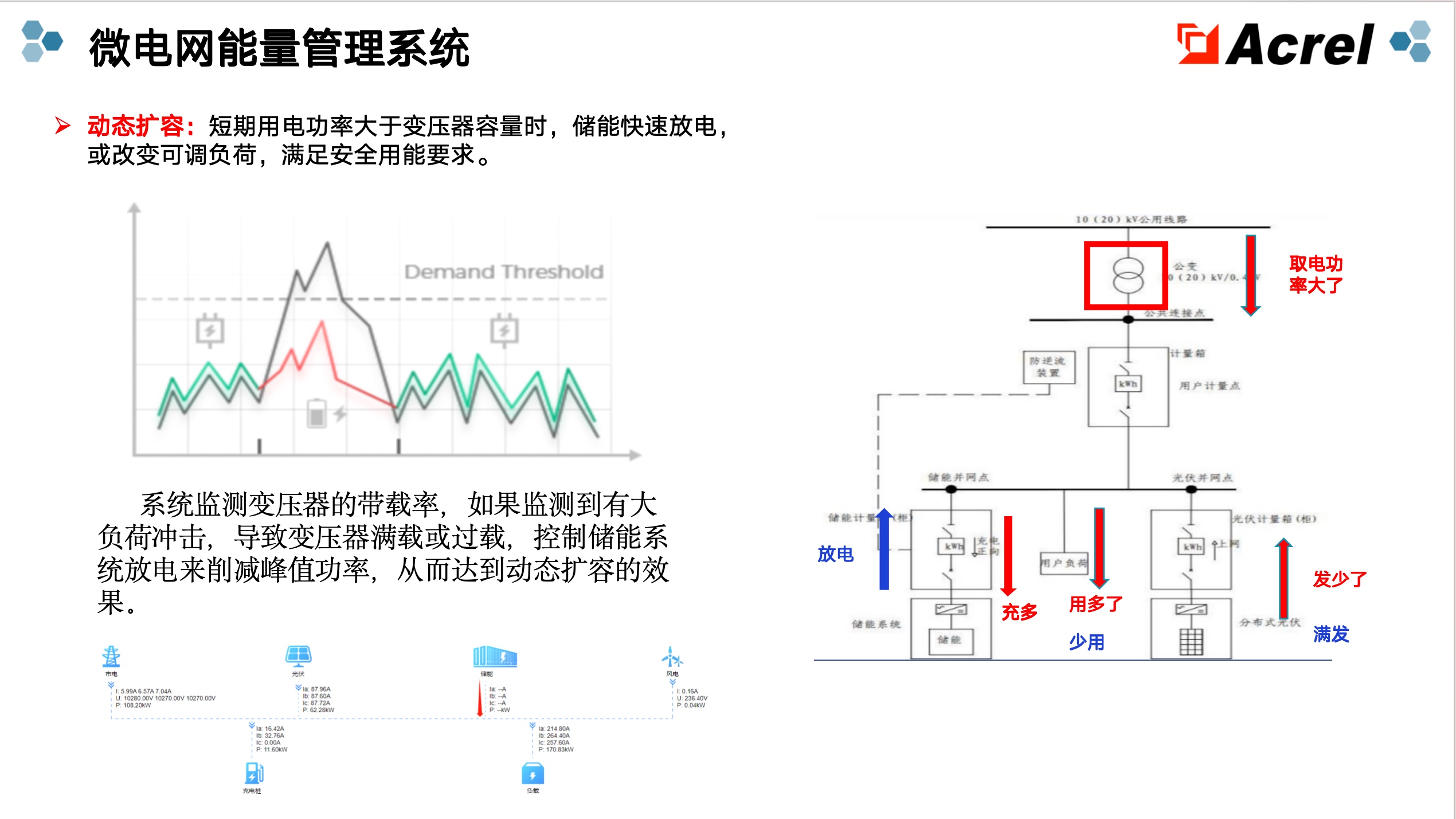

降低站內配電變壓器容量；

實現源荷最高匹配效能。

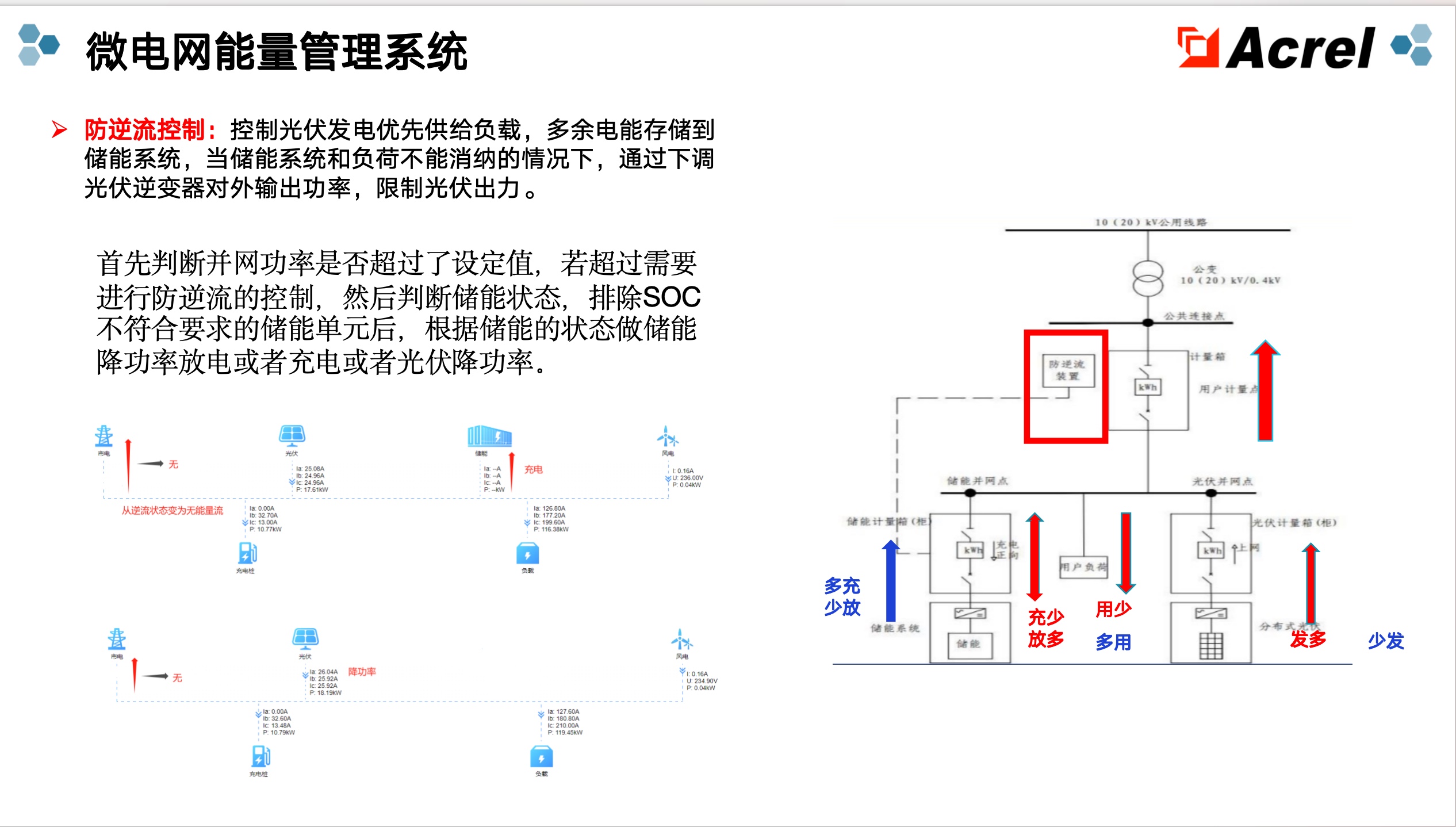

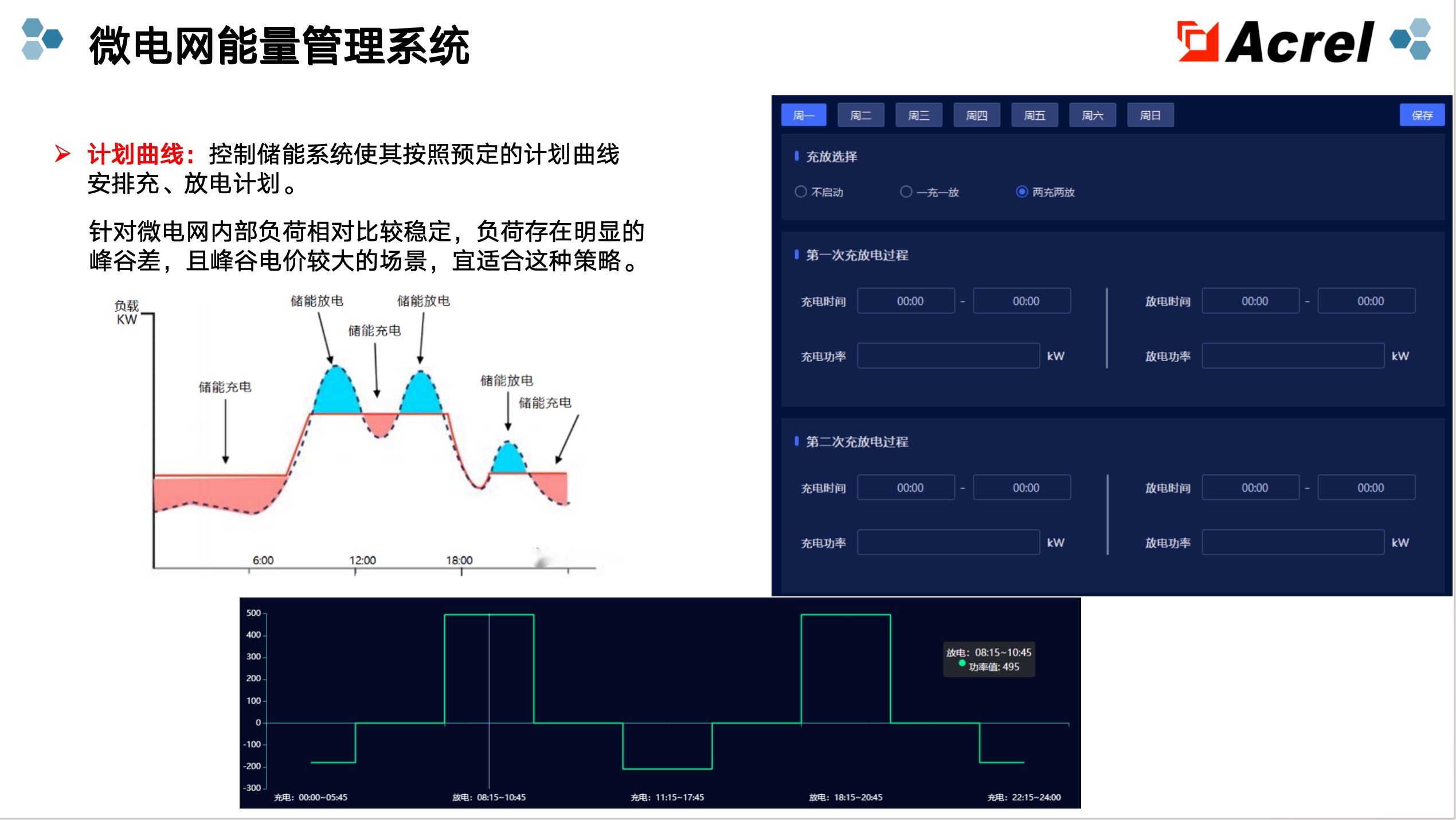

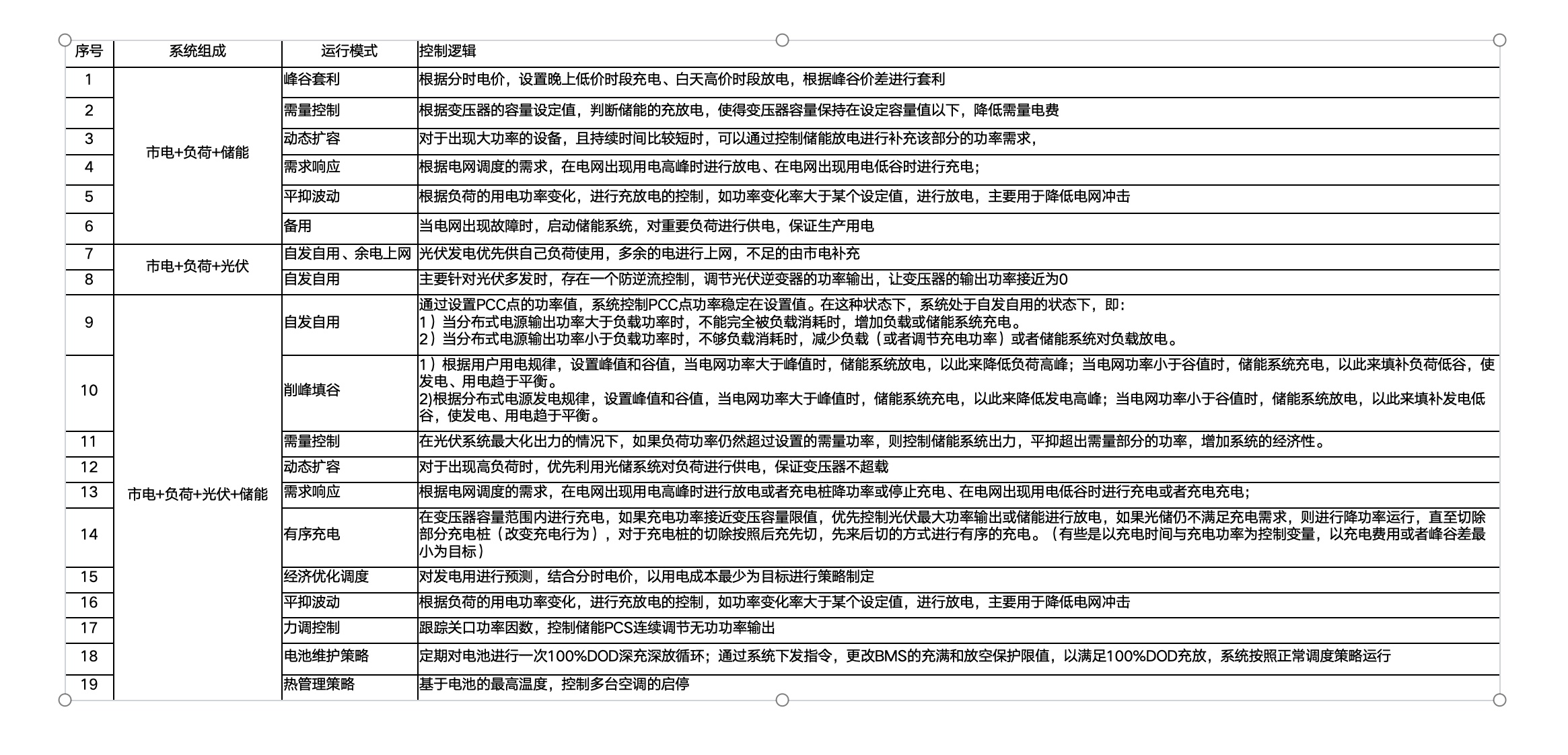

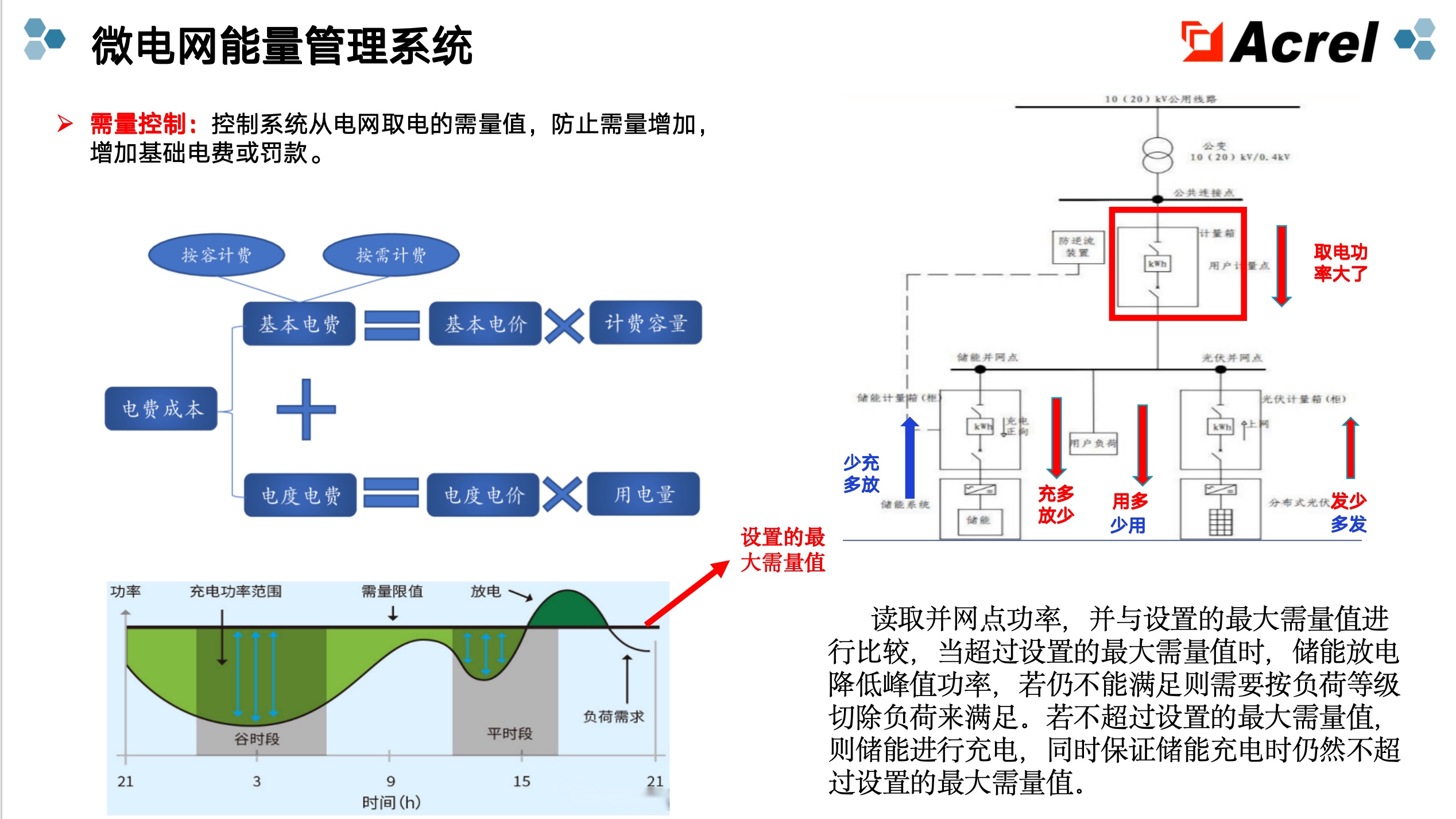

微電網能量管理系統--相關控制策略
